GeoFennel FL 505 HV-G - špičkový rotačný laser so sklonmi do +/- 10 % v osi X a Y

Podrobný popis

Prístroj GeoFennel FL 505 HV-G je špičkový rotačný laser s integrovaným displejom s plne automatickým horizontálnym aj vertikálnym urovnaním (pomocou servomotorov). Meria s presnosťou +/- 0,5 mm na 10 m v horizontálnej rovine a +/- 1 mm na 10 m vo vertikálnej rovine. S digitálnym prijímačom FR 80-MM má dosah 400 m (súčasť balenia). Bez prijímača je dosah 40 metrov.

Rotačný laser má možnosť nastavenia sklonu do +/- 10 % v rovine X aj Y a tri rýchlosti rotácie (300, 600 a 1200). Má zabudovanú funkciu TILT (stráži si výšku a pri jej zmene sa znovu nespustí) kombinovanú s funkciou VWS (vibration wind security = pri slabých otrasoch spôsobených vetrom, alebo prejazdom automobilu okolo laseru, stále rotuje s nemá snahu sa sám urovnávať). Súčasťou dodávky je  diaľkové 9 kanálové ovládanie, so zabudovaným displejom a dosahom 150 m. Jeho váha je 3.85 kg. Výdrž Li-Ion akumulátoru je 40 hodín. Rotačný laser má 5/8" závit pre upevnenie na stavebný statív. Spĺňa normu IP 66.

Integrovaný Li-lon akumulátor nemá pamäťový efekt a skoro sa nevybíja.

Technické parametre:

• laserová dióda: červená,
• samourovnanie: do +/- 8°,
• presnosť horizontálna: +/- 0,5 mm / 10 m,
• presnosť vertikálna: +/- 1 mm / 10 m,
• pracovný dosah: 40 m (rádius),
• pracovný dosah s prijímačom: 400 m (rádius),
• nastavenie horizontálneho sklonu na osi X: ± 10 %,
• nastavenie horizontálneho sklonu na osi Y: ± 10 %,
• nastavenie vertikálneho sklonu na osi X: ± 10 %,
• nastavenie vertikálneho sklonu na osi Y (Z): horizontálne samonivelačné,
• os X a Y: ∑ ± 14 %,
• rýchlosť rotácie: 300, 600, 1100 ot./min.,
• dosah diaľkového ovládania: 150 m,
• pracovný dosah skenovania: 60 m (rádius),
• funkcia skenovania v rozsahu: 0°, 10°, 45°, 90° a 180 °,
• viditeľná laserová dióda: 635 nm,
• trieda lasera: 2,
• napájanie Li-Ion akumulátorom,
• výdrž akumulátora na jedno nabitie: cca. 40 h,
• výdrž na alkalické batérie: cca. 60 h,
• odolnosť voči vode a prachu: IP 66,
• pracovný teplotný rozsah: -10°C až + 50 °C,
• váha: 3,85 kg.

Balenie obsahuje:

• rotačný laser GeoFennel FL 505 HV-G,
• milimetrový prijímač laseru FR 80-MM s držiakom na latu,

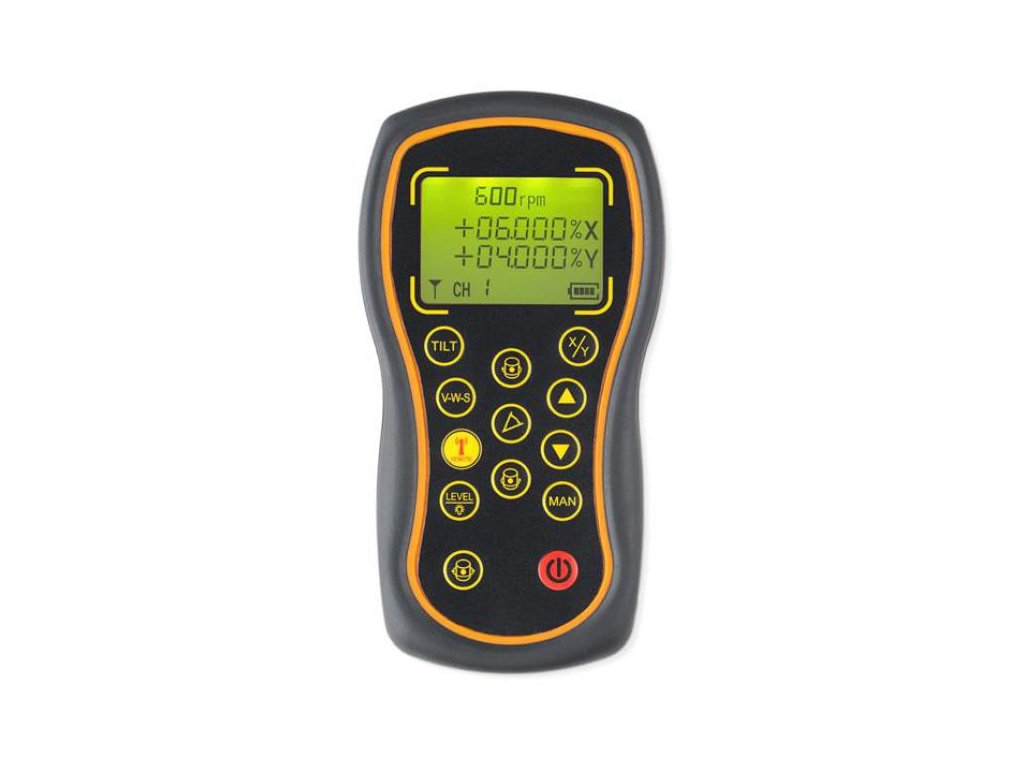

• diaľkové ovládanie s displejom,
• prídavný hľadáčik - optický,
• vertikálny držiak,
• nabíjačku / zdroj,
• nabíjateľný Li-Ion akumulátor,
• transportný kufor,
• návod,
• kalibračný list (na vyžiadanie, zadarmo).

Prijímač FR 80-MM - prijímač ukazujúci rozdiel v milimetroch

• pre rotačné lasery s červeným aj zeleným lúčom,
• dĺžka prijímacieho okna: 120 mm,
• digitálna indikácia rozdielu v milimetroch medzi laserovým lúčom a pozíciou  „0“,
• ľahko čitateľný, podsvietený displej,
• šípky na displeji sa proporčne zväčšujú / zmenšujú,
• zadefinovaná pozícia „0“ (Offset),
• veľký LCD displej na prednej a zadnej strane,
• podsvietenie je možné zapnúť / vypnúť pre optimálne čítanie za akýchkoľvek podmienok,
• masívne prevedenie prijímača – vysoká trieda odolnosti voči vode a prachu, IP 67,
• LED indikácia viditeľná na veľkú vzdialenosť vďaka diódam vpredu, vzadu a zboku,
• veľmi robustný celokovový držiak na nivelačnú latu s kovovou konzolou pre hranaté a okrúhle tyče.

Technické parametre:

• indikácia: predný a zadný displej,
• presnosť: ± 0,5 / 1 / 2 / 5 / 10 mm,
• pracovný dosah (rádius) / presnosť: 300 m / ± 5 mm, 200 m / ± 2 mm, 100 m / ± 1 mm, 50 m / ± 0,5 mm,
• presnosť mm-indikácie: ± 0,5 mm,
• dĺžka prijímacej oblasti mm-indikácie: ± 40 mm,
• offset rozsah  (0SET) / zo základnej línie: ± 20 mm,
• meracie jednotky: mm, palce, zlomky,
• signálne tóny: 2 (+ bez zvuku),
• napájanie: 2 x AA alkalické batérie,
• operačný čas: 40 h, s aktivovaným LCD podsvietením - 32 h,
• teplotný rozsah: -10°C to + 50°C,
• magnety: zhora, zboku,
• libely: zhora, zboku,
• odolnosť voči vode a prachu: IP 67,
• rozmery: 175,5 x 78 x 31 mm,
• váha: 0,35 kg.

Balenie obsahuje:

• prijímač pre rotačné lasery FR 80-MM,
• 2 x AA alkalické batérie,
• celokovový držiak na nivelačnú latu,
• manuál.
