Geofennel FL 505 HV-G set s digitálnym prijímačom

Podrobný popis

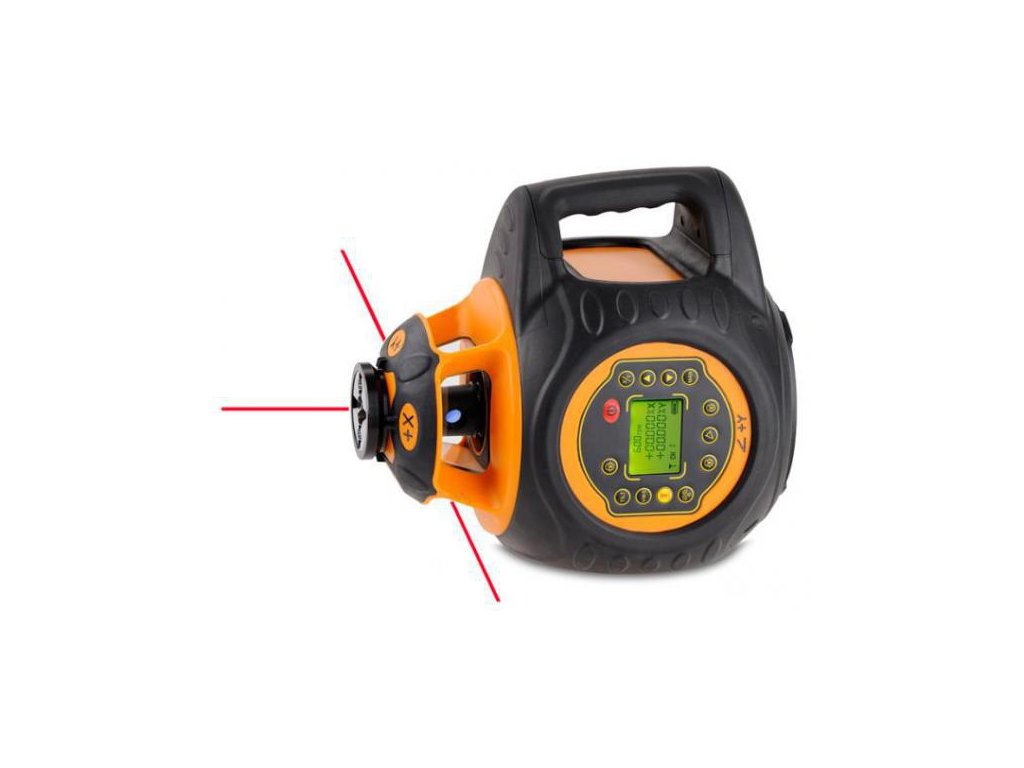

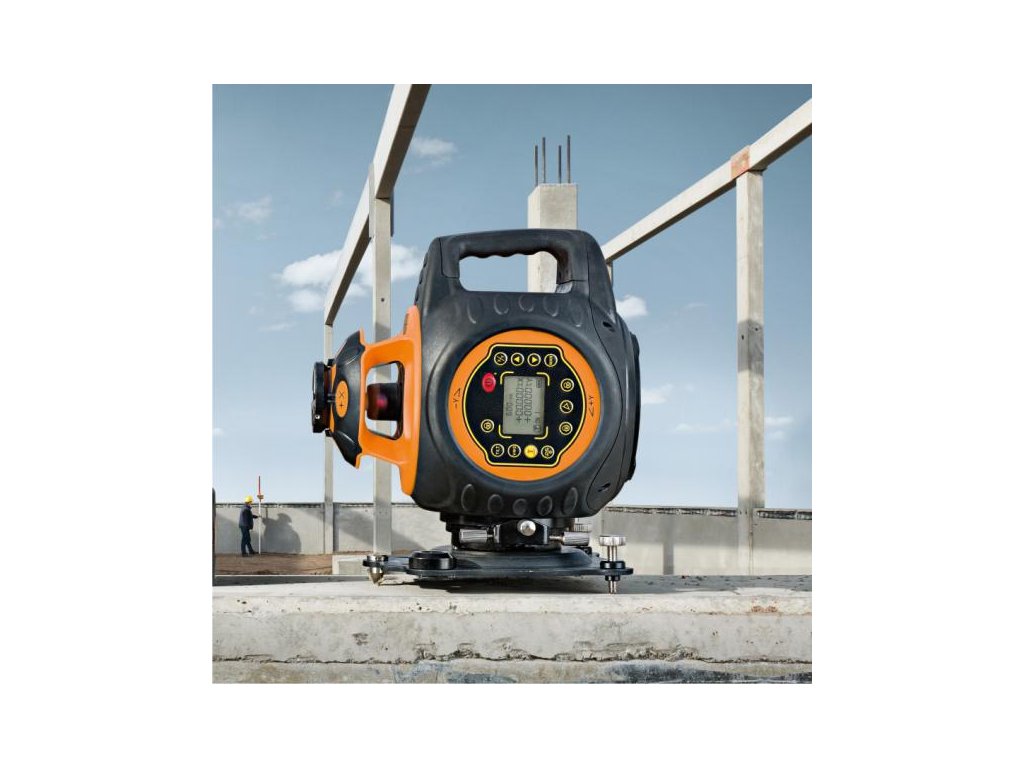

Prístroj GeoFennel FL 505 HV-G je rotačný laser s integrovaným displejom s plne automatickým horizontálnym aj vertikálnym urovnaním (pomocou servomotorov). Meria s presnosťou 0,5 mm na 10 m s dosahom 400 m (s prijímačom FR 77-MM, ktorý je v cene).

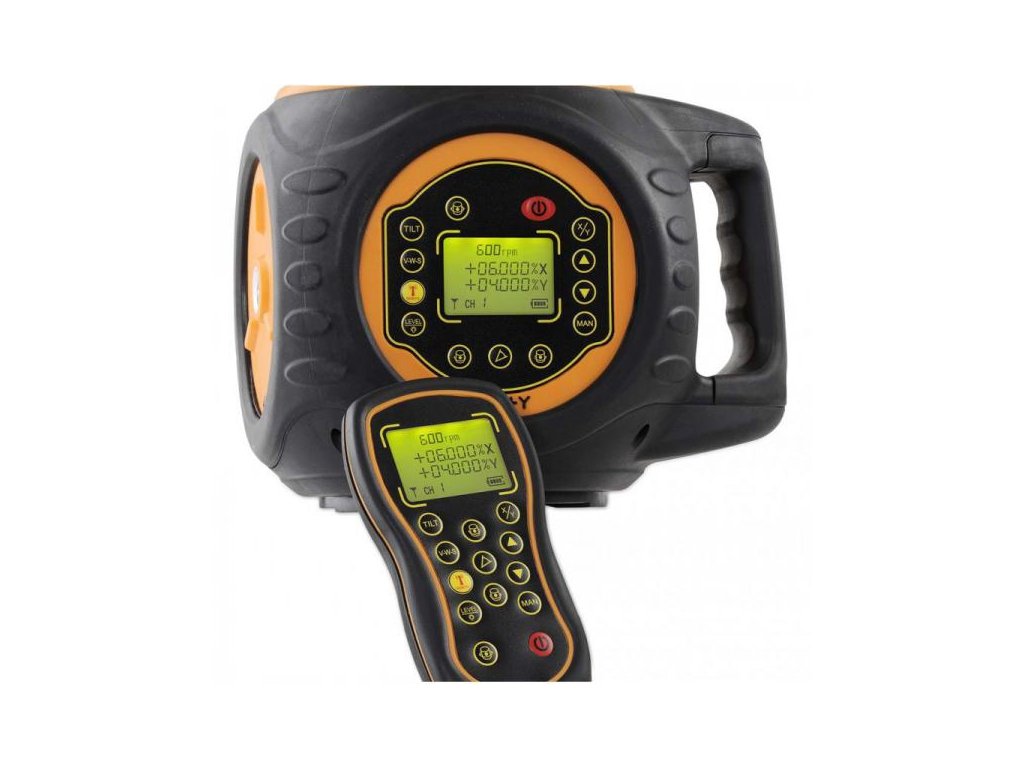

Rotačný laser má možnosť nastavenia sklonu do + / - 10 % v rovine X aj Y a tri rýchlosti rotácie. Má zabudovanú funkciu TILT (stráži si výšku a pri jej zmene sa znovu nespustí) kombinovanú s funkciou VWS (vibration wind security = pri slabých otrasoch spôsobených vetrom, alebo prejazdom automobilu okolo laseru, stále rotuje s nemá snahu sa sám urovnávať). Súčasťou dodávky je nové diaľkové 9 kanálové ovládanie, so zabudovaným displejom. Jeho váha je 3.85 kg. Výdrž Li-Ion akumulátoru je 40 hodín. Rotačný laser má 5/8" závit pre upevnenie na stavebný statív. Spĺňa normu IP 66.

NOVINKA - Integrovaný Li-lon akumulátor (nemá pamäťový efekt a skoro sa nevybíja).

Technické parametre:

• samourovnanie: do +/- 8°,
• presnosť horizontálne: 0,5 mm / 10 m,
• presnosť vertikálna: +/- 1 mm / 10 m,
• pracovný dosah: 30 m,
• pracovný dosah 400 m (s prijímačom FR 77-MM)
• nastavenie sklonu v osi X Y: + / -10 %,
• rýchlosť rotácie: 300, 600, 1100 ot. / min.,
• pracovný dosah skenovania: 30 m,
• funkcia skenovania v rozsahu: 10 °, 45 °, 90 ° 180 °,
• viditeľná laserová dióda: 635 nm,
• trieda lasera: 2,
• napájanie Li-Ion akumulátorom,
• výdrž akumulátora na jedno nabitie: cca. 40 h,
• výdrž akumulátora na alkalické batérie: cca. 60 h,
• odolnosť voči vode a prachu: IP 66,
• pracovný teplotný rozsah: -10 až +45 °C,
• váha: 3,85 kg.

Dodávaný SET obsahuje:

• Rotačný laser GeoFennel FL 505 HV-G,
• prijímač laseru FR 77-MM s držiakom na latu,

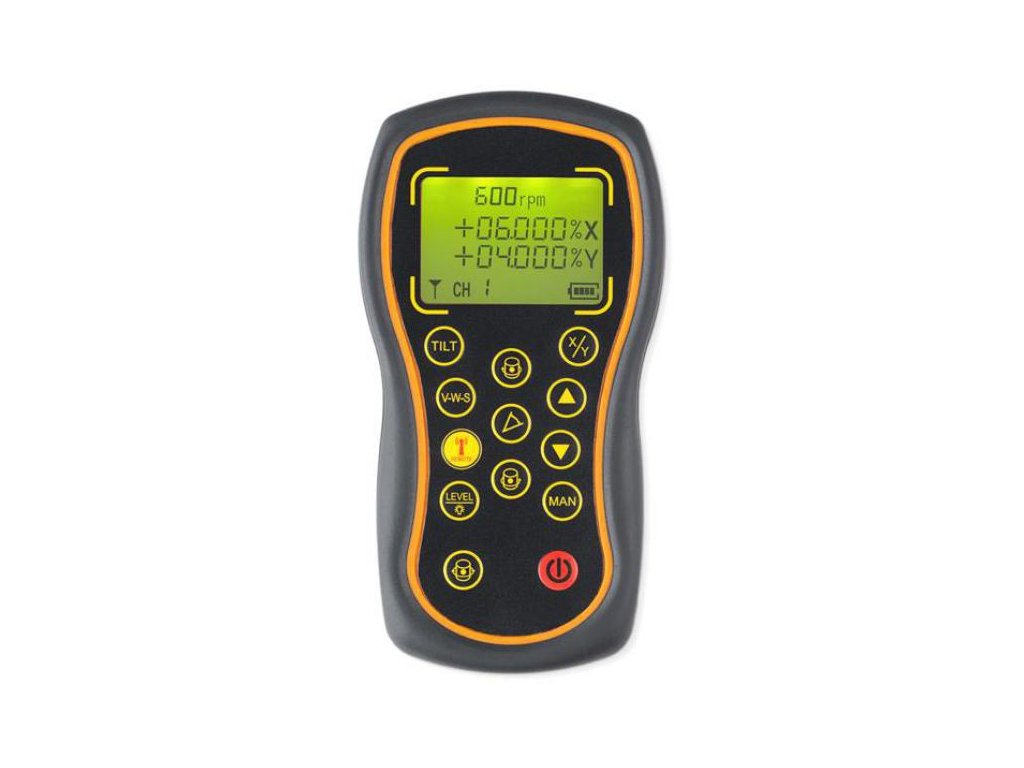

• diaľkové ovládanie s displejom,
• prídavný hľadáčik - optický,
• vertikálny držiak,
• nabíjačku / zdroj,
• nabíjateľný Li-Ion akumulátor,
• transportný kufor,
• statív a nivelačnú latu 5 m,
• návod,
• kalibračný list (na vyžiadanie, zadarmo).

Prijímač FR 77 MM

Profesionálny prijímač FR 77-MM vyniká robustnou konštrukciou a veľkým 11 cm dlhým okienkom pre príjem laserového lúča. Na podsvietenom displeji sa priamo zobrazuje vzdialenosť v mm, ktorá je medzi stredom laserového prijímača FR 77-MM a rovinou vytýčenú rotačným laserom. Zobrazované segmenty na displeji proporčne pribúdajú / ubúdajú podľa vzdialenosti prijímača od vytýčenej laserovej roviny. Je možné zadať tiež inú nulovú výšku (ako je stred laserového prijímača, tzv. OFFSET) v rozmedzí +/- 20 mm.

Pomocou funkcie WIRELESS možno vďaka rádiovému signálu ovládať ďalší prijímač FR 77 (stav HOST alebo SLAVE) napr. pri prenášaní referenčnej laserovej priamky na dlhé vzdialenosti, monitoringu, meranie za roh a pod.

Technické parametre:

• displej: 2 x LCD,
• 3 presnosti: +/- 2 mm, +/- 5 mm, +/- 10 mm,
• dosah do 600 m,
• zvukový signál: 3 tóny,
• LED indikácia: vpredu, zozadu aj z boku prijímača,
• indikácia displeja: vpredu a zozadu,
• podsvietený displej,
• magnet: z vrchu a zboku,
• libely: z vrchu a zboku,
• napájanie (operačný čas): 4 x alkalické batérie (110 h),
• zabudovaná funkcia WIRELESS = prijímačom je možné ovládať ďalší prijímač,
• automatické vypnutie pri nečinnosti (3 minúty),
• vode / prachu odolnosť: IP 67,
• pracovný teplotný rozsah: -10 až +50 °C,
• rozmery 170 x 77 x 32 mm,
• váha 0,5 kg.
