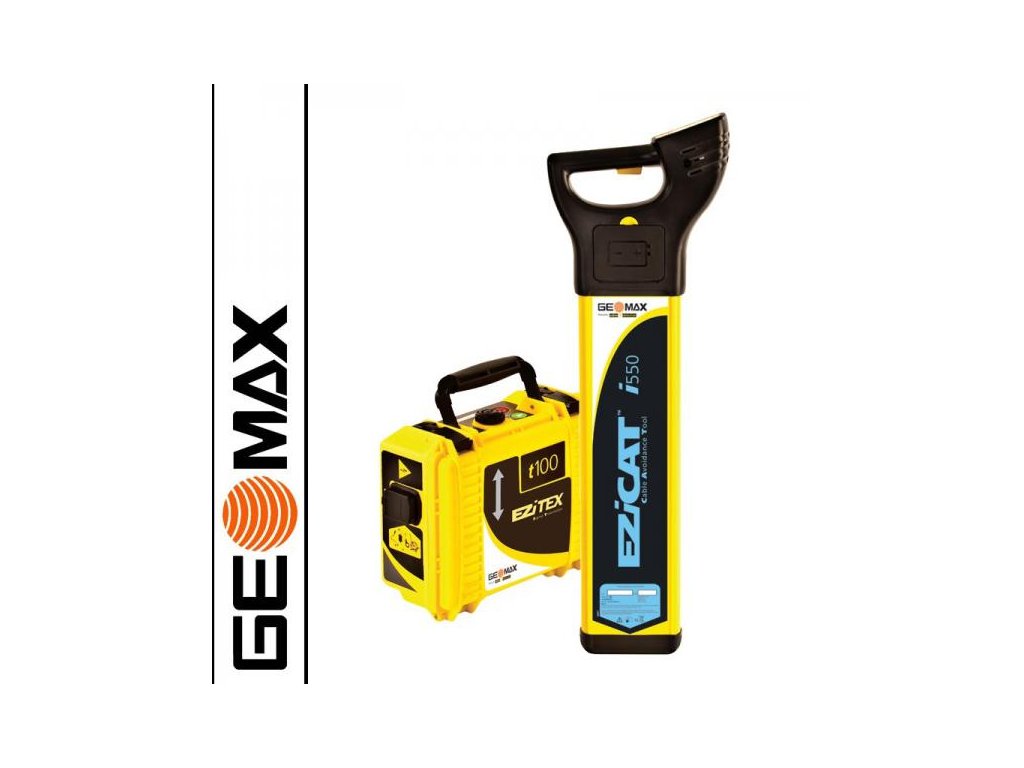

Vyhľadávač podzemných sietí GEOMAX EZiCAT i550 + generátor EZiTEX t100

Podrobný popis

Vyhľadávač podzemných sietí EZiCAT i550 je vyšším členom vyhľadávačov rady EZiCAT od firmy GEOMAX.

Navyše je tento vyhľadávač vybavený funkciou pre určenie hĺbky vedenia pod povrchom.

Vyhľadávač vyhľadáva a detekuje elektromagnetické pole, ktoré je vyvolávané elektrickým prúdom, ktorý prechádza kovovým vedením. Lokalizácia funguje jednoducho tak, že pri prechode nad vedením prístroj vydá výrazný zvukový signál. Vyznačuje sa veľmi jednoduchou obsluhou a je konštruovaný pre samostatnú činnosť alebo pre súčinnosť s generátorom signálov EZiTEX. Zariadenie je kompatibilné s inými generátormi signálu, ak vysielajú stály signál na frekvenciách 8 kHz alebo 33 kHz.

Vyhľadávanie funguje aj v prípade, ak nejde o kovové vedenie (podzemné vodovody, žľaby, drenáže, káble, kanalizačné stoky). V takom prípade je vedenie možné vyhľadať pomocou prídavného zariadenia, ktorým je generátor signálu EZiTEX alebo zapojením pomocnej sondy s vodičom EZiROD do systému.

Operačné režimy:

• pasívna detekcia signálu, ktorý vysiela väčšina kovových vedení,
• aktívna detekcia signálu, ktorý je vyvolávaný generátorom,
• zisťovanie hĺbky vedenia - iba v súčinnosti s generátorom vysielajúcim vo frekvencii 33 kHz.

Prístroj má dobre čitateľnú LCD obrazovku, ktorá zobrazuje aktuálne informácie počas vyhľadávania. Má reproduktory po oboch stranách prístroja a je možné k nemu pripojiť aj slúchadlá.

Režimy prevádzky sú:

• Power,
• Radio,
• Auto,
• 8kHz,
• 33kHz.

Funkcia Zóna nebezpečia, ak je aktivovaná, poskytuje varovanie používateľovi, že sa nachádza v tesnej blízkosti skrytého vedenia. Môže ísť o vedenie, ktoré negeneruje žiaden elektromagnetický signál. Takéto vedenie (nekovové, plastové, plynové) je nutné vyhľadávať pomocou generátora signálu.

Technické parametre:

• pre oblasť sieťového napájania 50 Hz (UK, EU),
• pracovná teplota: -20 °C až + 50 °C,
• skladovacia teplota: -40 °C až + 70 °C,
• stupeň odolnosti voči vode a prachu: IP 54,
• vlhkosť: nekondenzuje do úrovne vlhkosti vzduchu 95 %,
• režim POWER: 50 kHz - 1.5 kHz,
• režim Radio: 15 kHz - 30 kHz,
• režim EZiSystem: 8 kHz, 33 kHz,
• napájanie: 6 x alkalické AA batérie,
• doba prevádzky: 30 hodín (pri teplote 20°C).
• hmotnosť: 2.83 kg,
• rozmery: 760 x 250 x 85 mm.

Balenie obsahuje:

• vyhľadávač EZiCAT i550,
• šesť alkalických batérií typu AA (LR6),
• návod na obsluhu.

Doporučené príslušenstvo k vyhľadávaciemu prístroju EZiCAT i550:

• generátor signálu EZiTEX,
• vyhľadávacia sonda s vodičom EZiROD,
• signálne (indukčné) kliešte (signal clamp),
• signálna zástrčka,
• dvojfrekvenčná sonda,
• ochranná taška na prenášanie.

+

Generátor signálu EZiTEX t100 je určený pre vyhľadávanie inžinierskych sietí, ktoré samy o sebe neemitujú žiadny vyhľadávačom zachytiteľný signál. Po pripojení generátora s výkonom 1W k vedeniu sa generuje signál s frekvenciou 8 kHz alebo 33 kHz, ktorý potom prechádza vlastným podzemným vedením. Emitovaný signál vyvoláva sekundárne elektromagnetické žiarenie neprístupného vodiča, ktoré je potom detekovateľné vyhľadávačom inžinierskych sietí.

Frekvencia 8 kHz je určená pre územie s množstvom skrytých podzemných sietí.

Frekvencia 33 kHz sa využíva pri určovaní hĺbky vedenia a pri štandardnom vyhľadávaní inžinierských sietí.

Generátor signálu EZiTEX t100 spolu s vyhľadávačom rady EZiCAT spolu vytvárajú výkonnú zostavu pre rýchle a spoľahlivé vyhľadávanie a trasovanie inžinierskych sietí. Prepojenie medzi generátorom signálu a vodičom možno dosiahnuť buď priamym napojením generátora na vedenie pomocou vodiča a svorky alebo prostredníctvom signálnych klieští (možnosť objednať), ktoré daný vodič alebo potrubie kruhového prierezu svojimi čeľusťami objímu.

Technické parametre:

• pracovná teplota: -20 °C až + 50 °C,
• skladovacia teplota: -40 °C až + 70 °C,
• stupeň odolnosti voči vode a prachu: IP 67,
• vlhkosť: nekondenzuje do úrovne vlhkosti vzduchu 95 %,
• režim EZiSystem: 8 kHz, 33 kHz,
• napájanie: 4 x C batérie,
• doba prevádzky: 40 hodín (pri teplote 20°C).
• hmotnosť: 2.95 kg,
• rozmery: 180 x 280 x 260 mm.

Balenie obsahuje:

• generátor signálu EZiTEX t100,
• 4 x C batérie,
• sadu káblov pre pripojenie k vedeniu,
• uzemňovací kolík,
• návody na obsluhu.
